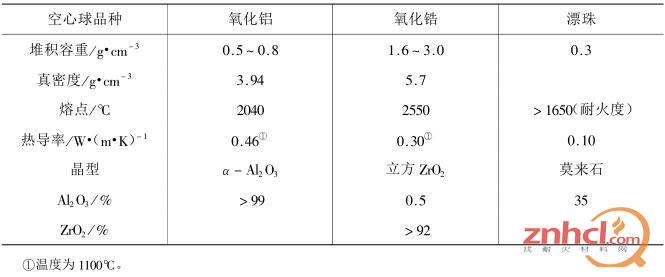

氧化铝空心球耐火浇注料的特点是荷重软化温度高、强度大，因此使用温度一般为1500~1800℃。人造空心球品种有氧化铝、氧化锆、莫来石质、铝镁质和镁铬质等，在耐火浇注料中应用最多的为氧化铝空心球;粉煤灰漂珠也是一种空心球，是由粉煤灰中提取的，是生产轻质砖的良好原料，也是配制耐火浇注料的良好外加物。表2-6-10为空心球的主要性能。表1 空心球的主要性能

氧化铝空心球耐火浇注料用的结合剂，主要有CA-70或CA-80水泥、结合黏土、磷酸铝和硫酸铝等，用工业氧化铝粉或刚玉粉等材料作耐火粉料，其细度为小于0.09mm的占90%以上;空心球最大粒径为5mm，采用自然级配或分级级配。另外，应掺入外加剂或外加物，以提高性能。表2-6-11为氧化铝空心球浇注料的性能。氧化铝空心球耐火浇注料在冶金、石化和炭黑等部门的窑炉中，得到了应用，满足了新工艺、新技术发展的需要，并获得了显著的社会经济效益。粉煤灰漂珠的粒径一般为40~ 200μm，有一定的活性。因为质轻，能降低轻质耐火浇注料的体积密度;漂珠中空，壁薄且坚硬，因此不降低其强度，又因有一定的活性，且对强度有所帮助。在轻质耐火浇注料中，漂珠用量与性能的关系，见图1。从图中看出，随着漂珠用量的增加，轻质耐火浇注料的体积密度下降，耐压强度无明显变化。表2 氧化铝空心球浇注料的性能。

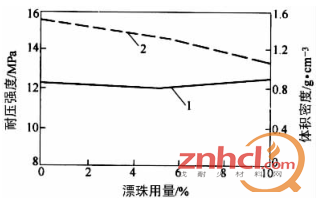

图1 漂珠用量与性能的关系1 一耐压强度;一体积密度应当指出，漂珠用量由10%增至15%时，使浇注料的体积密度达到1.07g/cm3，烘干耐压强度为9.2 MPa，1200℃烧后线收缩约为0.32%。这就是说，在轻质耐火浇注料中，漂珠用量一般为5%~15%为宜。
