耐火喷涂料衬体主要介绍带有金属锚固件的，如钢制烟囱、石油管式加热炉和催化裂化装置等。该类设备也有用手工涂抹施工的。

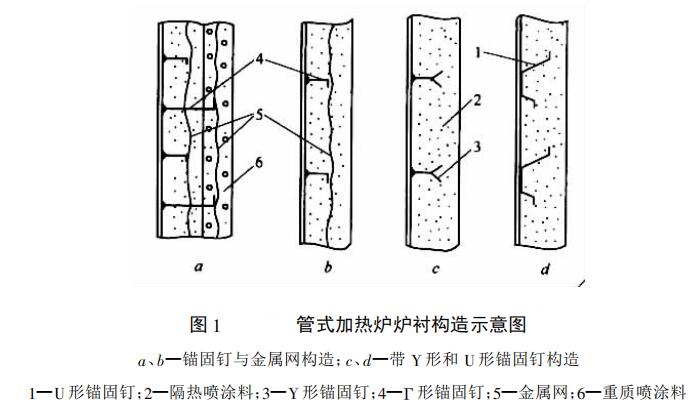

图1为管式加热炉炉衬构造示意图。图中a为锚固钉与双层金属网组成锚固系统，并用轻、重质料喷涂；b为一层金属网用锚固钉固定，与C和d一样，均用隔热喷涂料施工。

在一般情况下，金属锚固钉的间距为150~250mm，炉衬工作面离锚固钉顶端的间距，一般为40~150mm，具体尺寸视炉子使用温度和衬体厚度而定。

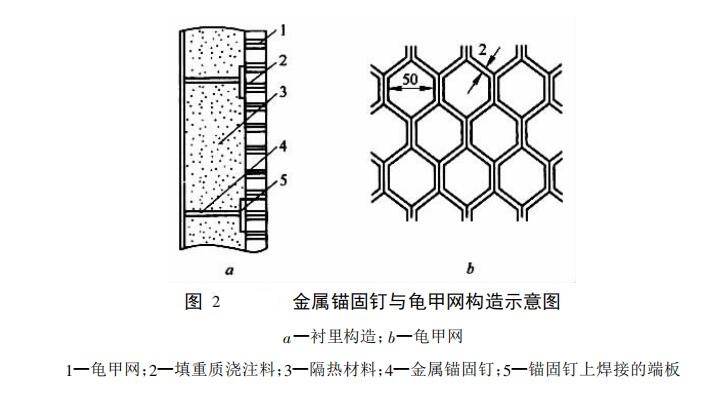

图2为金属锚固钉与龟甲网构造示意图。该构造在催化裂化装置等热工设备上，得到了应用。其龟甲网采用2mm厚的耐热钢制作，网孔对边距离为50mm，网高20mm，固定在锚固钉上，而锚固钉焊接在炉壳钢板上，其间距为200~300mm

在窑炉及热工设备的设计中，是比较复杂的。现仅阐述了炉墙和炉顶等部位的有关构造设计问题，诸如烧嘴部位、炉底和水冷管包扎等部位的构造设计，可按照其基本原则予以解决
