我公司在收到赤峰某电力公司所传的85t济锅循环流化床锅炉图纸后，与贵司经过沟通，得知贵司此次需要维修的部位有，屏式过热器浇注料修复、返料器浇注料修复、布风板浇注料重做，分离器烟道入口浇注料维修几个部位后。我公司积极组织工程部结合我公司相关施工经验与用材料的经验，对以上几个部位作出以下用材料分析。

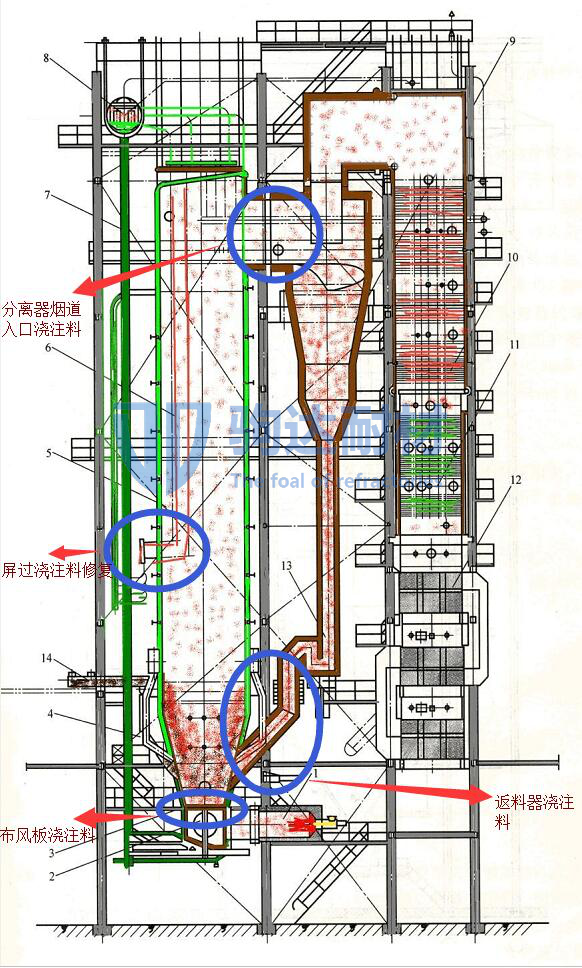

以下是此次维修部位标记：

     屏式过热器：即屏过位置在炉膛上方、接近锅炉炉膛出口烟道口处的地方，即接受炉内的直接辐射热，又吸收烟气的对流热的受热面，其中的结构特点是横向节距大，纵向节距小，热负荷高，热偏差大。屏过损坏的失效机理一般是因为包括飞灰磨损、落渣磨损、吹灰磨损和煤粒磨损等应颗粒高速冲刷管子表面，使管壁减薄爆管。我公司建议此处维修材料根据不同的冲刷方向使用：上部90cm地方使用刚玉耐磨可塑料，下部60公分部位使用钢纤维耐磨浇注料。

     返料器：处于分离器和炉膛之间，将分离器分离下来的物料重新送入炉膛进行燃烧。实现物料平衡，保证锅炉燃料及石灰石的往复循环燃烧和反应。一般返料器出现故障的原因有（1）返料器内浇注料脱落，如果脱落的浇注体积较小，可能对返料器不会造成太大影响，如果脱落的浇注料面积较大，会造成返料器内通路阻断，返料终止（2）返料器内风帽脱落，造成风室内积灰，流化风松动风无法通过布风板进入返料器，导致返料异常。（3）返料立管内循环物料减少，造成立管内循环物料料高较低，无法形成密封，造成底部松动风吹穿立管内的循环物料，形成窜气。形成了故障需要维修，维修步骤需要拆除旧炉衬后制作抓钉（耐热钢6#）然后铺垫2公分硅酸铝板，后砌筑珍珠岩保温砖或轻质保温砖二者选一，后制作钢筋网格浇注刚玉耐磨浇注料。

      布风板浇注料维修：布风装置一般是水冷不风行，由水冷风室、水冷布风板、风帽和排渣管组成。布风板经常出现以下故障：风帽磨损块，使用寿命短：布风板容易变形，造成布风板上的耐火浇注料剥层脱落，甚至将水冷布风板的水冷闭关拉裂等。布风板上的耐火浇注料是在安装完风帽以后进行的，因此除按图施工外，还应注意不要将风帽小孔堵塞，特别是水冷布风板，布风板上下都应打上耐火浇注料，因此安装完毕以后应逐一检查，防止风帽堵塞。此处使用高强耐磨耐火浇注料和高强耐磨可塑料即可施工要认真仔细。

      烟道入口即分离器烟道入口受锅炉空间的限制都是短入口烟道使得烟气中飞灰浓度增高且速度大，这样就出现了飞灰粒子对炉内受热面及内衬的碰撞冲刷而严重的磨损，此处耐火材料应设计有左、右两个非金属膨胀节，来补偿水冷壁的膨胀，在膨胀节靠烟道处500㎜范围内设计不锈钢抓钉。在施工时采用φ14的耐热钢筋做抓钉，但是抓钉不能伸入浇注料内，在端部采用φ6的耐热钢筋制成辐射状的锚固筋并绑扎成钢筋网片，涂涮沥青漆浇注。膨胀节与烟道墙接触处设有一道20㎜厚的膨胀缝。该缝采用20㎜厚的硅酸铝板填充缝内并将此道做成网格形状进行密封。转向角处，补焊销钉后进行浇注。此处应用刚玉耐磨浇注料。

      循环流化床锅炉用耐磨耐火材料的主要目的是防止锅炉高温烟气和物流对金属结构件的高温氧化腐蚀和磨损。物料的循环磨损首先发生在耐火材料上，从而保证了金属结构的使用寿命，这是保证循环流化床锅炉长期安全运行的重要措施之一，也是循环流化床锅炉的主要特点之一。耐火材料的使用对减少金属结构的使用，降低造价、方便检修维护具有十分重要的意义。

      以上是我公司对贵司此次85t/h循环流化床锅炉维修部位使用耐磨耐火材料的分析，如贵司对我公司此次材料分析有合作意愿请致电我公司经营部：秦经理 18537113611 。0371-60288311. 谢谢
