硅铝胶结合剂是用SiO₂和α-Al₂O₃超微粉配制的，是一种胶体和悬浊液的混合物。在胶体化学中，分散相粒度在10-5~10-7cm之间时称为胶体，在10-3~10-5cm之间时则叫做悬浊液。因此，超微粉的粒度必须小于1um，二者的摩尔比为3:2，以确保在高温下全部形成莫来石。该混合物的粒度为10-4~10-6cm之间，其成品为固态或者液态。硅铝胶中掺加了稳定剂和促进剂，其总杂质含量≤2.5%。

　　表1-1为硅铝胶结合刚玉质浇注料的性能。电熔刚玉和骨料的颗粒组成(%)；7~2.5mm，26；2.5~1mm，33；1~0.5mm，18和<0.5mm，23。其用量为81.5%；α-Al₂O₃细粉的细度小于0.076mm，其用量；编号1和编号2分别为6.0%和13.5%。固态硅铝胶用量则分别为12.5%和5.0%。用水量为4.3%。

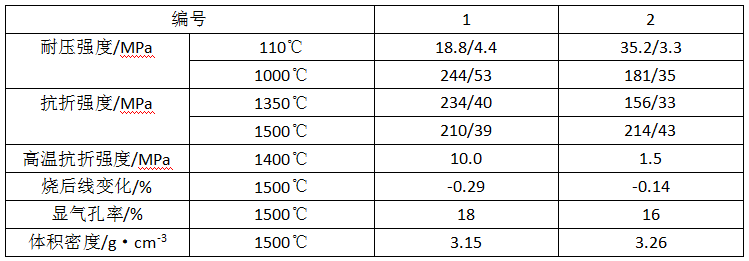

　　表1-1 硅铝胶结合刚玉质浇注料的性能

　　从表1-1中看出，硅铝胶结合刚玉质耐火浇注料的高、中温稍后强度较高，这是形成莫来石相的缘故;编号1浇注料的性能，明显优于编号2，这是由于硅铝胶结合剂用量多、高温下形成的莫来石也多所致。同时，岩相鉴定证明，编号1浇注料在1000℃时已有莫来石出现，经过1500℃烧后，大量针状的莫来石晶体发育较好，紧密结合刚玉骨料，因此强度高。编号2浇注料中，莫来石相较少，所以强度低。

　　应当指出，硅铝胶结合剂十分纯净，是制造优质耐火浇注料的良好结合剂。目前，尚还处于开发使用阶段，应积累经验，尽快推广应用。
